Kun lohkotehtaan päällikkö määrittelee uuden tuotantolinjan, muottia käsitellään usein jälkikäteen - työkaluna, joka tilataan koneen valinnan jälkeen. Käytännössä muotti määrittelee, mitä tehdas voi tuottaa ja siten mitä markkinoita se voi palvella. Tehdas, jossa on yksi ontto muotti, on rajoitettu seinärakentamiseen. Tehdas, jossa on valikoima päällystys-, reunakivi- ja tukiseinämuotteja, voi palvella kunnallisia, maisemointi- ja infrastruktuuriasiakkaita. TyyppiTiilikoneen muottiValittu määrittää tuotevalikoiman, syklin ajan, huoltovaatimukset ja omistamisen kokonaiskustannukset. Hankintapäälliköille eri muottityyppien ymmärtäminen on ensimmäinen askel markkinoiden kysyntää vastaavan tuotantokapasiteetin rakentamisessa.
Tämä opas on kirjoitettu ostajille, joiden on arvioitava tiilikoneen muotteja nykyaikaista lohkotuotantoa varten. Selitämme tärkeimmät muottiluokat, ne erottavat suunnitteluominaisuudet, kunkin tyypin spesifikaatiot ja toimittajan valintakriteerit. Toimitamme myös yksityiskohtaiset tuoteparametrit tehtaaltamme osoitteessaFujian Quangong Mold Co., Ltd.Valmistatpa sitten onttoja lohkoja asuinseiniin, päällysteitä kunnallisiin jalkakäytäviin tai mukautettuja muotoja arkkitehtuuriprojekteihin, tämä opas auttaa sinua valitsemaan oikean tiilikonemuotin tuotantolinjallesi.
Tiilikoneen muotit luokitellaan niiden tuottaman tuotteen ja tukeman tuotantotavan mukaan. Nykyaikaisen lohkotuotannon pääkategoriat ovat ontot lohkomuotit, massiivilohkomuotit, päällystysmuotit, reunakivimuotit, tukiseinämuotit ja räätälöidyt arkkitehtuurimuotit. Jokaisella luokalla on omat suunnitteluvaatimukset, materiaalispesifikaatiot ja kunnossapitonäkökohdat. Alla olevassa taulukossa on yhteenveto pääluokat ja niiden tyypilliset sovellukset.
| Muotin luokka | Tyypillinen tuote | Keskeinen suunnitteluominaisuus | Päämarkkinat |
| Ontto Block Muotti | 2-ytiminen, 3-ytiminen tai moniytiminen lohkot | Sydäntangot ja kaviteettigeometria | Asuin- ja liikerakennukset |
| Kiinteä lohkomuotti | Kiinteät kantavat lohkot | Tiheä onkalo, korkea tiivistys | Perustukset, kantavat seinät |
| Paver muotti | Lukittavat laatat, laatat | Pintarakenne, tiukat toleranssit | Kunnallinen, maisemointi, ajotiet |
| Reunakivi muotti | Tiereunat, reunalistat | Pitkä, kapea onkalo, viistetyt reunat | Tienrakennus, maisemointi |
| Tukiseinän muotti | Lukittavat seinälohkot | Monimutkainen geometria, yhteenliittyvät ominaisuudet | Rinteiden stabilointi, puutarhaseinät |
| Muokattu muotti | Arkkitehtonisia elementtejä, erikoismuotoja | Mittatilausgeometria, pintakäsittely | Arkkitehti-, erikoisprojektit |
QGM:llä tehtaamme valmistaa muotteja kaikissa näissä luokissa. Työskentelemme asiakkaidemme kanssa ymmärtääksemme heidän kohdemarkkinansa ja tuotantomääränsä, ja suosittelemme muottityyppejä, jotka tuottavat parhaan sijoitetun pääoman tuoton. Suunnittelutiimimme voi myös suunnitella räätälöityjä muotteja tuotteille, joita ei ole saatavana vakioluetteloista.

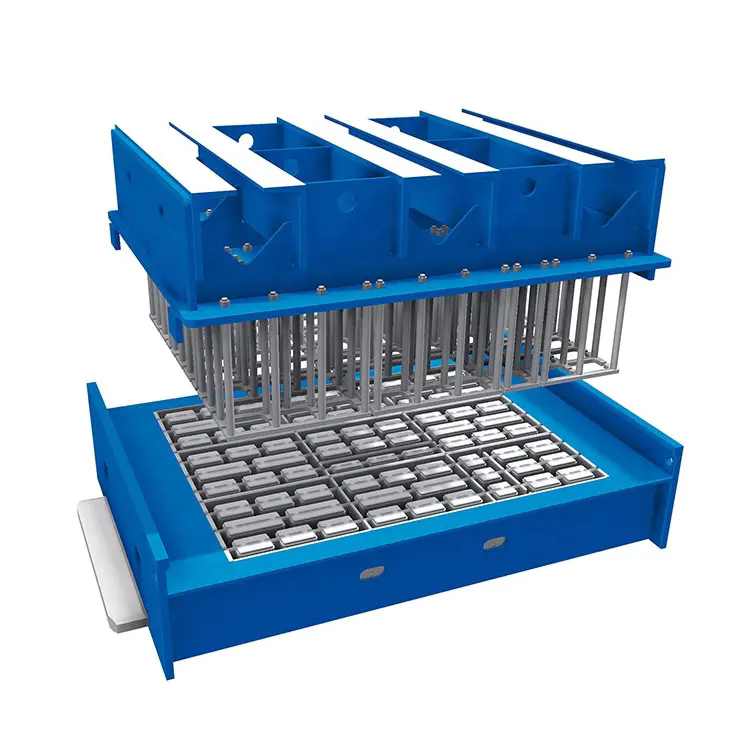

Ontto lohkomuotti ja kiinteä lohkomuotti eroavat ontelorakenteensa, ydintankojärjestelynsä ja tiivistysvaatimustensa osalta. Ontto lohkomuotti käyttää ydintankoja luomaan tyhjiä tiloja lohkoon. Sydäntangot on sijoitettava tarkasti ja kiinnitettävä tukevasti, jotta estetään taipuma tärinän ja puristusjakson aikana. Ontelon seinämät on suunniteltava siten, että betoni pääsee virtaamaan ydintankojen ympäri ilman, että muodostuu onteloita tai erottelua. Kiinteässä lohkomuotissa sitä vastoin ei ole ydintankoja. Ontelo on yksinkertainen suorakaiteen muotoinen tai muotoiltu tyhjiö, joka on täytetty betonilla ja tiivistetty suureksi tiheydeksi. Alla olevassa taulukossa verrataan onttojen ja umpimuottien suunnitteluominaisuuksia.
| Ominaisuus | Ontto Block Muotti | Kiinteä lohkomuotti |
| Ydinpalkit | Kyllä (2-4 per lohko) | Ei |
| Ontelon monimutkaisuus | Korkea (ydintangon välys) | Matala (yksinkertainen onkalo) |
| Tiivistysvaatimus | Kohtalainen (tyhjiöt vähentävät massaa) | Korkea (täysmassatiivistys) |
| Wear Pattern | Ydintangon kuluminen, ontelon reunan kuluminen | Tasainen onkalon seinän kuluminen |
| Tyypillinen materiaali | 42CrMo4, 40Cr | 42CrMo4, 20CrMnTi |
Suunnittelemme tehtaallamme ontot lohkomuotit vaihdettavilla hylsytangoilla, jotta kuluneet tangot voidaan vaihtaa vaihtamatta koko muottia. Suunnittelemme myös kaviteetin seinät optimoiduilla vetokulmilla ja pintakäsittelyillä tasaisen irtoamisen ja pitkän käyttöiän varmistamiseksi. Kiinteissä lohkomuoteissa keskitymme onteloiden kovuuteen ja tiivistymisen kestävyyteen käyttämällä materiaaleja ja lämpökäsittelyjä, jotka kestävät suuria puristusvoimia.
Päällystysmuotit vaativat erilaisen suunnittelun ja materiaalin lähestymistavan, koska päällystystuotteella on erilaiset vaatimukset kuin vakiokappaleella. Levyt ovat ohuita, niillä on suuri pinta-ala, ja niissä on usein kuvioitu tai viistetty pinta. Muotin tulee tuottaa tarkat mitat ja virheetön pintakäsittely. Levittimen ohuus tarkoittaa, että muottipesä on matala ja tiivistysvoimat keskittyvät pienelle alueelle. Tämä lisää ontelon seinämien ja pohjalevyn kulumista. Tekstuuri- ja viisteominaisuudet vaativat tarkkaa työstöä ja joissain tapauksissa vaihdettavia teriä. Alla olevassa taulukossa on yhteenveto päällystysmuottien suunnittelu- ja materiaalivaatimukset.
| Vaatimus | Paver muotti | Normaali lohkomuotti |
| Ontelon syvyys | Matala (40-80 mm) | Syvä (150-250 mm) |
| Pintakäsittely | Erittäin tarkka, teksturoitu | Normaali viimeistely |
| Materiaalin kovuus | 58-62 HRC | 45-52 HRC |
| Kulutuskestävyys | Kriittinen (ohut osa, suuri kuluminen) | Kohtalainen |
| Tyypillinen materiaali | 20CrMnTi, Hardox 450 | 42CrMo4, 40Cr |
Fujian Quangong Mould Co., Ltd.:ssä tehtaamme käyttää korkeakovia materiaaleja ja tarkkuustyöstöä päällystysmuotteihin. Tarjoamme myös vaihdettavia kulutusosia muotin kriittisimmille alueille, mikä pidentää käyttöikää ja alentaa huoltokustannuksia. Suunnittelutiimimme voi työskennellä kanssasi suunnitellakseen päällystemuotin, joka vastaa tuotesuunnittelua ja tuotantovaatimuksia.
Reunakivi- ja tukiseinimuotit asettavat ainutlaatuisia suunnitteluhaasteita, koska tuotteet ovat pitkiä, kapeita tai geometrisesti monimutkaisia. Reunakivi on tyypillisesti 1000 mm pitkä ja 150-250 mm korkea ja kapea poikkileikkaus. Muotin tulee tukea tuotetta ulostyönnön aikana taipumatta tai halkeilematta. Ontelo on suunniteltava vetokulmalla, joka mahdollistaa tuotteen puhtaan irtoamisen, ja pohjalevyn tulee olla riittävän jäykkä, jotta se ei pääse taipumaan puristusvoiman vaikutuksesta. Tukiseinämuotti sitä vastoin tuottaa lohkon, jossa on toisiinsa lukittavia ominaisuuksia, kuten huuli, ura tai kartiomainen pinta. Muotin on toistettava tarkasti nämä ominaisuudet, ja ne muodostavan ytimen tai sisäkkeen on oltava riittävän luja kestämään toistuvaa pyöräilyä. Alla olevassa taulukossa on yhteenveto näiden kahden muottityypin kriittisistä suunnitteluominaisuuksista.
| Suunnitteluominaisuus | Reunakivi muotti | Tukiseinän muotti |
| Ontelon muoto | Pitkä, kapea, viistetty | Lukittava, kartiomainen |
| Syvyyskulma | Kriittinen vapauttamiselle | Kriittinen lukitusominaisuuksille |
| Pohjalevyn jäykkyys | Korkea (estää taipumisen) | Kohtalainen |
| Sisäosan/ytimen kestävyys | Kohtalainen | Korkea (lukitusominaisuudet) |
| Tyypillinen materiaali | 42CrMo4, 40Cr | 42CrMo4, 20CrMnTi |
Suunnittelemme tehtaallamme reunakivimuotit vahvistetuilla pohjalevyillä ja optimoiduilla vetokulmilla puhtaan irrotuksen ja pitkän käyttöiän varmistamiseksi. Tukiseinämuoteissa käytämme kestäviä sisäosia ja hylsyjä, jotka kestävät lukitusominaisuuksien syklisen kuormituksen. Suunnittelutiimimme voi tarkistaa tuotesuunnitelmasi ja suositella muottikokoonpanoa, joka tarjoaa parhaan suorituskyvyn.
Räätälöity muotti on oikea valinta, kun tuotetta ei ole saatavilla vakioluettelossa, kun tuotantomäärä oikeuttaa työkaluinvestoinnin tai kun tuotesuunnittelu vaatii ominaisuuksia, joita ei voida saavuttaa vakiomuotilla. Räätälöidyt muotit ovat yleisiä arkkitehtuuriprojekteissa, joissa arkkitehti määrittelee ainutlaatuisen muodon tai pintarakenteen, sekä infrastruktuuriprojekteissa, joissa tilaaja vaatii tietyn lukitusgeometrian. Räätälöity muotti voi olla perusteltua myös silloin, kun vakiomuotissa on kulumiskuvio, jota voitaisiin parantaa suunnittelumuutoksella. Alla olevassa taulukossa on yhteenveto tilanteista, joissa mukautettu muotti on sopiva.
| Tilanne | Muokattu muotti perusteltu? | Vaihtoehtoinen |
| Ainutlaatuinen tuotteen geometria | Kyllä | Ei mitään |
| Korkea tuotantomäärä | Kyllä | Vakiomuotti sisäkkeillä |
| Erityinen pintarakenne | Kyllä | Vakiomuotti levitetyllä tekstuurilla |
| Pieni volyymi, vakiotuote | Ei | Vakioluettelomuotti |
| Prototyyppi tai koetuotanto | Joskus | Vakiomuotti modifioituna |
Fujian Quangong Mold Co., Ltd:llä tehtaallamme on laaja kokemus mukautetun muottien suunnittelusta ja valmistuksesta. Työskentelemme asiakkaidemme kanssa alkuperäisestä konseptista valmiiseen muotiin käyttäen CAD-suunnittelua, simulaatiota ja tarkkuustyöstöä. Tavoitteenamme on toimittaa räätälöity muotti, joka täyttää tuotevaatimukset ja tuotantotalouden.
Tiilikoneen muottien toimittajan arviointi edellyttää keskittymistä valmistuskykyyn, materiaalien laatuun, suunnittelutekniikkaan, laadunvalvontaan ja myynnin jälkeiseen tukeen. Toimittajalla on oltava CNC-työstö-, EDM- ja hiomalaitteet valmistaakseen muotteja vaadituilla toleransseilla. Heidän on käytettävä hyvämaineisten toimittajien sertifioituja materiaaleja. Heillä on oltava suunnittelutekniset valmiudet optimoida muotit tuotetta ja konetta varten. Heillä on oltava laadunvalvontajärjestelmä, joka varmistaa tasaisen laadun. Ja heidän on tarjottava myynnin jälkeistä tukea, mukaan lukien varaosat ja tekninen tuki. Alla olevassa taulukossa on yhteenveto näistä arviointiperusteista.
| Arviointikriteeri | Mitä etsiä | Miksi sillä on merkitystä |
| Valmistuskyky | CNC-työstö, EDM, hiomalaitteet | Varmistaa mittatarkkuuden ja pinnan viimeistelyn |
| Materiaalin laatu | Sertifioidut seosteräkset, materiaalien jäljitettävyys | Varmistaa kulutuskestävyyden ja kestävyyden |
| Suunnittelutekniikka | CAD, simulointi, tuotesuunnittelun tuki | Optimoi muotin tuotteelle ja koneelle |
| Laadunvalvonta | ISO 9001, mittatarkastus | Varmistaa tuotteiden tasaisen laadun |
| Myynnin jälkeinen tuki | Varaosat, tekninen tuki | Takaa pitkän aikavälin luotettavuuden |
Tehtaallamme olemme valmistaneet tiilikonemuotteja yli vuosikymmenen ajan. Meillä on omat CNC-työstö-, EDM- ja hiontaominaisuudet ja ylläpidämme ISO 9001 -laatujärjestelmää. Suunnittelutiimimme voi auttaa tuotesuunnittelussa ja muottien optimoinnissa. Ja myynnin jälkeinen tiimimme tarjoaa varaosia ja teknistä tukea. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaniksesi tiilikonemuottien alalla.
Seuraava taulukko sisältää tärkeimmät tuoteparametrit tiilikonemuotteillemme. Nämä muotit on suunniteltu nykyaikaisille lohkojen tuotantolinjoille, ja niitä on saatavana useissa eri tyypeissä, kokoissa ja materiaaleissa. Tehtaamme voi myös valmistaa räätälöityjä muotteja erityisvaatimusten mukaisesti.
| Parametri | Specification Range | Huomautuksia |
| Muotin tyyppi | Ontto lohko, umpilaatta, päällystys, reunakivi, tukiseinä, räätälöity | Valittu tuotevalikoimaan |
| Muotin materiaali | 42CrMo4, 40Cr, 20CrMnTi, Hardox 450 | Valittu kulutuskestävyyden vuoksi |
| Kovuus | 45-62 HRC | Riippuu materiaalista ja lämpökäsittelystä |
| Pintakäsittely | Ra 0,8 - 3,2 um | Sileä pinta helpottaa poistoa |
| Mitattoleranssi | +/- 0,1 mm | Varmistaa lohkon mittatarkkuuden |
| Tangon ydinmateriaali | 40Cr, 42CrMo4 | Vaihdettavissa onttoihin lohkomuotteihin |
| Pohjalevyn paksuus | 20-50 mm | Valittu koneelle ja tuotteelle |
| Odotettu käyttöikä | 150 000 - 1 000 000 sykliä | Riippuu tyypistä, materiaalista ja huollosta |
| MOQ | 1 setti | Neuvoteltavissa suurista tilauksista |
| Toimitusaika | 3-6 viikkoa | Riippuu monimutkaisuudesta ja määrästä |
Valmistamme tehtaallamme tiilikoneen muotit näiden ja muiden vaatimusten täyttämiseksi. Voimme räätälöidä tyypin, materiaalin, kovuuden ja mitat vastaamaan erityisiä tuotantovaatimuksia. Laadunvalvontajärjestelmämme sisältää raaka-aineiden tarkastuksen, prosessin tarkastuksen ja lopputarkastuksen ennen lähetystä. Tavoitteenamme on tarjota asiakkaillemme korkealaatuisia muotteja, jotka tarjoavat pitkän käyttöiän ja tasaisen lohkolaadun.
Kysymys 1: Mikä on yleisin tiilikoneen muottityyppi, jota käytetään lohkotuotannossa?
Vastaus: Ontto lohkomuotti on yleisin tyyppi. Sitä käytetään tavallisten onttojen lohkojen valmistukseen, joita käytetään asuin- ja liikeseinien rakentamisessa. Onttoja lohkomuotteja on saatavana useissa eri kokoonpanoissa, mukaan lukien 2-ytiminen, 3-ytiminen ja moniytiminen. Fujian Quangong Mold Co., Ltd.:ssä valmistamme onttoja lohkomuotteja kaikille tärkeimmille lohkokonemerkeille.
Kysymys 2: Kuinka voin valita vakiomuotin ja mukautetun muotin välillä?
Vastaus: Valitse vakiomuotti, jos tuotteesi on tavallinen lohko- tai päällysteen muotoinen ja tuotantomääräsi ei oikeuta räätälöityjen työkalujen kustannuksia. Valitse mukautettu muotti, jos tuotteellasi on ainutlaatuinen geometria, erityinen pintarakenne tai lukitusominaisuus, jota ei ole saatavana vakioluetteloista. Suunnittelutiimimme voi auttaa sinua arvioimaan kunkin vaihtoehdon taloudellisuuden.
Kysymys 3: Mikä materiaali on paras päällystysmuottiin?
Vastaus: Päällystysmuotit vaativat materiaalia, jolla on korkea kovuus ja kulutuskestävyys, koska päällyste on ohut ja tiivistysvoimat ovat keskittyneet. Suosittelemme 20CrMnTi-hiiletyksellä ja kovetuksella 58-62 HRC:tä tai Hardox 450:tä iskunkestävissä sovelluksissa. Materiaalin valinta riippuu päällysteen suunnittelusta ja tuotantomäärästä.
Kysymys 4: Kuinka usein tiilikoneen muotti tulisi vaihtaa?
Vastaus: Vaihtoväli riippuu muotin tyypistä, materiaalista, käyttöolosuhteista ja huoltokäytännöistä. Laadukas muotti voi kestää 150 000 - 1 000 000 sykliä. Suosittelemme säännöllistä mittatarkastusta kulumisen seuraamiseksi ja vaihdon suunnittelemiseksi ennen kuin lohkon laatu vaikuttaa. Tehtaamme voi antaa käyttöikäarvion sinun sovelluksesi perusteella.
Kysymys 5: Voitko valmistaa muotin lohkokonemerkille, jota ei ole luettelossasi?
Vastaus: Kyllä. Voimme valmistaa muotteja mille tahansa lohkokonemerkille, mikäli meillä on koneen muotin rajapinnan mitat ja tuotepiirustukset. Suunnittelutiimimme voi työskennellä kanssasi varmistaakseen yhteensopivuuden ja suunnitellakseen muotin tietylle koneellesi. Ota yhteyttä ja kerro koneen tiedot, niin teemme tarjouksen.
Valitun tiilikoneen muotin tyyppi määrittää tuotevalikoiman, tuotannon tehokkuuden ja lohkotehtaan kokonaisomistuskustannukset. Onttomuotilla, umpilohkomuotilla, päällystysmuotilla, reunakivimuotilla, tukiseinimuotilla ja räätälöidyllä muotilla on omat suunnitteluvaatimukset ja materiaalispesifikaatiot. Ymmärtämällä nämä erot ja valitsemalla oikean muotin markkinoille ja koneeseen, ostajat voivat rakentaa kysyntää vastaavan tuotantokapasiteetin, joka tuottaa hyvän tuoton sijoitukselle. Fujian Quangong Mold Co., Ltd.:ssä tehtaallamme on asiantuntemus ja laitteet korkealaatuisten tiilikonemuottien valmistamiseen kaikkiin näihin luokkiin. Teemme tiivistä yhteistyötä asiakkaidemme kanssa ymmärtääksemme heidän tuotevaatimuksiaan ja toimittaaksemme muotin, joka täyttää heidän suorituskykynsä ja taloudelliset tavoitteensa.
Tuotatpa onttoja tiloja, päällysteitä, reunakiviä tai mukautettuja arkkitehtonisia elementtejä, pyydämme sinua ottamaan yhteyttä keskustellaksemme muottivaatimuksistasi. Voimme tarjota näytteitä, teknisiä tietoja ja räätälöityjä ratkaisuja. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin lohkotehtaille ympäri maailmaa.
Ota yhteyttä Fujian Quangong Mold Co.,Ltd. tänäänkeskustellaksesi tiilikoneen muottivaatimuksistasi ja selvittääksesi, kuinka muotimme voivat parantaa tuotantosi tehokkuutta ja lohkon laatua.
