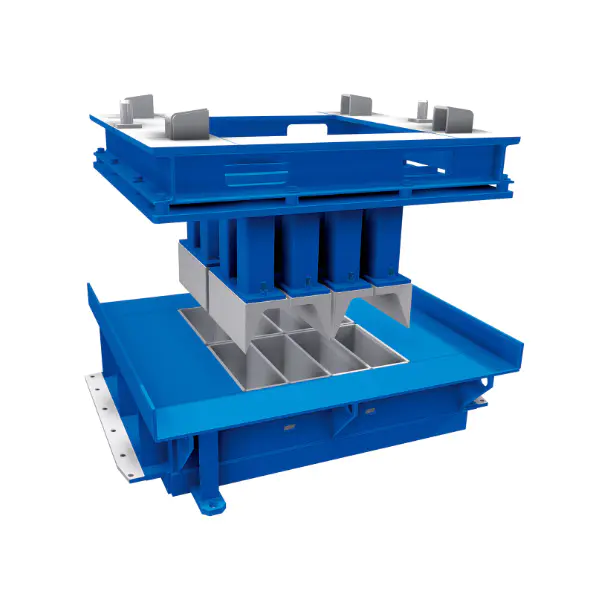

Raskaat betonielementtimuotitovat enemmän kuin väliaikaisia säiliöitä märille betoneille. Ne ovat tarkkuustuotantotyökaluja, jotka määrittävät betonielementtien muodon, mitat, pinnan laadun, toistettavuuden ja tehokkuuden. Toistuvasti betonikomponentteja valmistaville valmistajille vankka muotti voi tehdä eron vakaan tuotantoprosessin ja jatkuvien muodonmuutosongelmien, vaikean muotista irrotuksen, pintavirheiden ja mittojen vaihtelun välillä.
Tässä oppaassa kerrotaan, kuinka raskaat betonielementtimuotit tukevat luotettavaa betonin tuotantoa, mitkä suunnittelutekijät vaikuttavat niiden suorituskykyyn, miten muottimateriaalit ja raudoitus vaikuttavat käyttöikään ja kuinka valmistajat voivat vähentää yleisiä tuotantoongelmia. Se kattaa myös muotin valmistelun, betonin paineen, tärinän, muotin purkamisen, huollon, laadunvalvonnan ja käytännön kysymykset, joita ostajien tulee kysyä ennen räätälöityjen muottien tilaamista.
Sisällysluettelo
- Miksi raskaan käytön betonimuotit ovat tärkeitä
- Kuinka raskaat muotit rakennetaan
- Materiaalit ja rakenteellinen suorituskyky
- Luotettavan tuotannon tärkeimmät suunnitteluominaisuudet
- Yleiset sovellukset
- Yleiset tuotantoongelmat ja ratkaisut
- Käytännöllinen muotinvalmistuksen työnkulku
- Huolto ja käyttöikä
- Mitä ostajien tulee valmistaa ennen tilaamista
- Usein kysytyt kysymykset
- Viimeisiä ajatuksia
Miksi raskaan käytön betonimuotit ovat tärkeitä
Betonielementtien valmistus riippuu toistettavuudesta. Tuotantoryhmä voi valaa kymmeniä, satoja tai tuhansia samankaltaisia komponentteja, joten muotin on säilytettävä geometriansa toistuvien lastaus-, tärinä-, kovettumis- ja muotista irrotusjaksojen ajan.
Heikko tai huonosti suunniteltu muotti voi aiheuttaa ongelmia, jotka näyttävät liittyvän betoniin, mutta jotka todellisuudessa ovat peräisin muovausjärjestelmästä. Jos sivupaneeli liikkuu betonipaineen alaisena, valmiista elementistä voi tulla ylimitoitettu tai vääntynyt. Jos liitokset eivät ole riittävän tiukkoja, sementtitahnaa voi valua ulos ja jättää reunoihin ei-toivottuja ripoja. Jos muotin pinta on vaurioitunut tai saastunut, betonin pinta voi muuttua epätasaiseksi.
Raskaat betonielementtimuotit on siksi suunniteltu tarjoamaan rakenteellista vakautta samalla kun ne ovat käytännöllisiä kokoamiseen, puhdistukseen, muotista purkamiseen ja toistuvaan käyttöön. Oikea muotin jäykkyys, kohdistus ja tuki ovat erityisen tärkeitä suuria tai raskaita elementtejä valmistettaessa.
Kuinka raskaat muotit rakennetaan
Raskaassa muotissa tavallisesti yhdistyvät muovauspinnat rakenteelliseen tukijärjestelmään. Muovauspinta koskettaa betonia, kun taas kehykset, rivat, kannattimet, jäykisteet, saranat, puristimet, pultit tai muut mekanismit antavat tarvittavan jäykkyyden.
1. Pintojen muodostaminen
Muovauspinta määrää betoniin siirtyvän geometrian ja ulkonäön. Sileää arkkitehtonista viimeistelyä vaativien tuotteiden pinnan on oltava puhdas, vakaa ja asianmukaisesti esikäsitelty.
2. Vahvistetut kehykset
Suuret muotit vaativat rakenteellista vahvistusta kestämään muodonmuutoksia. Vahvistavat rivat ja ulkorungot jakavat kuormia ja auttavat säilyttämään mittavakauden valun aikana.
3. Kytkentä- ja säätöjärjestelmät
Pulttiliitokset, puristimet, säädettävät paneelit, kohdistuslaitteet ja irrotettavat osat voivat helpottaa muotin kokoamista ja mukauttamista. Sopiva kokoonpano riippuu tuotteen suunnittelusta ja tuotantomäärästä.
4. Irrotettavat osat
Muotin ei tulisi vain pitää betonia tukevasti valun aikana; sen tulee myös mahdollistaa kovettunut tai osittain kovettunut komponentti irrottaa kulmia, pintoja, sisäosia tai itse muottia vahingoittamatta.
Materiaalit ja rakenteellinen suorituskyky
Erilaiset elementtituotteet vaativat erilaisia muottimateriaaleja. Materiaalivalinnassa tulee ottaa huomioon odotettavissa olevien käyttötarkoitusten määrä, vaadittu pintakäsittely, tuotteen geometria, betonin paine, tuotantoympäristö ja kunnossapitovaatimukset.
| Muotin materiaali | Tyypilliset ominaisuudet | Sopivat tuotantoolosuhteet |
|---|---|---|
| Teräs | Suuri lujuus, jäykkyys, toistettavuus ja kestävyys vaativiin tuotantoolosuhteisiin. | Raskaat komponentit, toistuva tuotanto, rakennetuotteet ja teolliset sovellukset. |
| Puutavara / vaneri | Helppo valmistaa ja muokata, erityisen hyödyllinen rajoitetussa tuotannossa tai prototyypeissä. | Lyhyet tuotantoajot, erikoismuodot ja projektit, joissa on odotettavissa usein muutoksia. |
| Lasikuitu / komposiitti | Hyödyllinen yksityiskohtaisissa muodoissa ja valituissa arkkitehtonisissa sovelluksissa suhteellisen monimutkaisilla pinnoilla. | Koristetuotteet ja muotit, joissa geometria tai pintaominaisuudet vaativat joustavuutta. |
| Muovipohjaiset järjestelmät | Kevyt ja sopii valittuihin modulaarisiin tai toistuviin sovelluksiin. | Tuotteet, joissa paino, käsittely ja muottikokoonpano ovat tärkeitä näkökohtia. |
Vaativaan teolliseen tuotantoon valitaan yleisesti teräs, koska se pystyy tarjoamaan toistuvassa valussa tarvittavan jäykkyyden ja kestävyyden. Tarkka teräslaatu, levyn paksuus, raudoituskokoonpano, hitsausmenetelmä ja pintakäsittely tulee kuitenkin määrittää tuotteen ja käyttöolosuhteiden mukaan sen sijaan, että käytettäisiin yhtä vakiospesifikaatiota jokaiselle muotille.
Luotettavan tuotannon tärkeimmät suunnitteluominaisuudet
Mittojen vakaus
Muotin on kestettävä liikettä, kun betoni asetetaan ja tiivistetään. Tämä on erityisen tärkeää suurille seinäpaneeleille, palkkeille, pilareille, salaojitustuotteille, käyttörakenteille ja muille raskaille elementtikomponenteille.
Tarkka kohdistus
Paneeleiden, kulmien, aukkojen, sisäosien ja upotettujen komponenttien on pysyttävä tarkoitetuissa asennoissaan. Pienet virheet muotissa voivat toistua jokaisen valujakson aikana, mikä tekee pienestä työkaluongelmasta suuren tuotantoongelman.
Hallitut nivelet
Muotisaumojen tulee minimoida ei-toivotut betonivuodot, mutta silti mahdollistaa käytännöllinen kokoaminen ja irrottaminen. Oikein suunnitellut liitokset voivat vähentää reunavirheitä ja puhdistustyötä muotin purkamisen jälkeen.
Sopivat viisteet ja reunat
Terävät betonikulmat ovat herkkiä käsittelyn ja muotista purkamisen aikana. Asianmukaiset viisteet voivat auttaa suojaamaan reunoja ja luomaan samalla yhtenäisen ulkonäön tuotantoerissä.
Esteetön siivousalueet
Vaikeasti puhdistettava muotti voi vähitellen kerääntyä kovettunutta betonia, pölyä, irrotusainejäämiä ja muita epäpuhtauksia. Helppo pääsy kriittisille pinnoille auttaa ylläpitämään toistettavia valuolosuhteita.
Käytännöllinen irrotus
Irrotettavat sivupaneelit, saranat, nostokohdat, säädettävät osat tai muut irrotusominaisuudet voivat vähentää fyysistä rasitusta, joka vaaditaan valmiin osan vapauttamiseen. Muotin irrotusmenetelmää tulisi harkita muotin suunnittelun aikana sen sijaan, että se olisi lisättävä jälkikäteen.
Kestää betonipainetta ja toistuvaa käsittelyä.
Säilytä geometria toistuvien tuotantosyklien avulla.
Tarjoa sopiva ja tasainen betonin puoleinen pinta.
Tukee käytännöllistä kokoamista, kuorimista, puhdistusta ja säätöä.
Raskaiden betonielementtimuottien yleiset sovellukset
Raskaat muottijärjestelmät voidaan suunnitella monille erilaisille elementtivalmisteille. Lopullisen kokoonpanon tulee heijastaa komponentin geometriaa, painoa, vahvistusjärjestelyä, tuotantomäärää ja asennusvaatimuksia.
- Betoniseinäpaneelit:suuret litteät elementit vaativat vakaat muottikehykset ja luotettavan kohdistuksen.
- Betonipalkit ja pilarit:mittojen yhtenäisyys on tärkeää liitäntöjen ja asennuksen kannalta.
- Viemärikanavat:toistuva tuotanto hyötyy kestävistä muovauspinnoista ja tehokkaasta kuorinnasta.
- Kaivot ja apuvälineet:tarkat aukot ja upotetut ominaisuudet vaativat hallitun paikantamisen.
- Tie- ja infrastruktuurikomponentit:raskaat tuotantoolosuhteet vaativat vankan muottirakenteen.
- Arkkitehtoniset elementtituotteet:pinnan viimeistely, yksityiskohdat, viisteet ja geometrinen yhtenäisyys ovat erityisen tärkeitä.
- Mukautetut betonikomponentit:epätyypilliset muodot voivat vaatia säädettäviä tai erityisesti valmistettuja muottiosia.
Yleiset tuotantoongelmat ja käytännön ratkaisut
| Ongelma | Mahdollinen syy | Käytännön vastaus |
|---|---|---|
| Muotin muodonmuutos | Riittämätön jäykkyys, riittämätön jäykistys tai liiallinen valupaine. | Tarkista rungon rakenne, tukikohdat, paneelin paksuus ja vahvistus. |
| Betonin vuoto | Rakoja liitoksissa, kuluneet tiivisteet tai huono paneelin kohdistus. | Tarkista liitokset, tiivisteet, puristimet ja kokoonpanon tarkkuus ennen valua. |
| Pintaviat | Likainen muotin pinta, vaurioitunut muovauspinta, liiallinen irrotusaine tai huono tiivistyminen. | Puhdista muotti, tarkasta pinta ja kontrolloi irrotusaineen levitystä. |
| Vaikea muotista irrotus | Riittämätön irrotusvalmistelu, sopimaton geometria tai ennenaikainen kuorinta. | Tarkista irrotusaineen menettely, muotin geometria ja betonin lujuus ennen kuorimista. |
| Mittojen vaihtelu | Paneelin liike, toistuva kuluminen, epätarkka asennus tai epäjohdonmukainen mittaus. | Tarkista muotin mitat ennen valua ja määritä toistettavat tarkastuskohdat. |
| Nopea muotin kuluminen | Karkea käsittely, huonot puhdistusmenetelmät, korroosio tai sopimaton huolto. | Määritä puhdistus-, tarkastus-, varastointi- ja korjausmenettelyt. |
Yksi tärkeä opetus on, että laatuongelmia tulee tutkia systemaattisesti. Jos useissa betoniyksiköissä on sama mittavirhe, itse muotin tarkistaminen voi olla tuottavampaa kuin betoniseoksen välitön vaihtaminen.
Käytännöllinen muotinvalmistuksen työnkulku
Vaihe 1: Vahvista tuotepiirustus
Aloita valmiista betonikomponentista muotin sijaan. Tarkista kokonaismitat, seinämän paksuus, aukot, sisäosat, vahvistusliitännät, nostokohdat, viisteet, pintavaatimukset ja sallitut toleranssit.
Vaihe 2: Määritä tuotantotavoite
Odotetulla valujen määrällä on suora vaikutus muotin rakenteeseen, materiaaliin, pintakäsittelyyn, säätöjärjestelmään ja huoltostrategiaan.
Vaihe 3: Kehitä muottirakenne
Muotin valmistaja voi sitten määrittää muovauspinnat, vahvistusrungon, tukikohdat, liitostavan, irrotettavat osat ja muotista irrotustavan.
Vaihe 4: Tarkista kokoonpano ja mitat
Tarkista ennen tuotannon aloittamista muotin kokonaismitat, suorakulmaisuus, kohdistus, aukot, kiinnikkeet ja kriittiset kosketuspinnat.
Vaihe 5: Koelähetys
Koevalu voi paljastaa käytännön ongelmia, jotka eivät välttämättä ole ilmeisiä pelkkien piirustusten perusteella, mukaan lukien betonivuoto, pääsyongelmat, kuorintavaikeudet, pintavirheet tai häiriöt raudoituksen ja lisäosien kanssa.
Vaihe 6: Luo toistettava tuotantorutiini
Kun muotti on validoitu, käyttäjien tulee noudattaa johdonmukaisia menettelyjä puhdistuksessa, irrotusaineen levittämisessä, kokoonpanossa, tarkastuksessa, valussa, kovetuksessa, muotista irrotuksessa ja varastoinnissa.
Huolto ja käyttöikä
Jopa raskas muotti vaatii säännöllistä huoltoa. Toistuva altistuminen märille betoneille, tärinälle, nostolle, iskulle, puhdistukselle ja lämpötilan muutoksille voi vähitellen vaikuttaa liitoksiin, pintoihin, kiinnikkeisiin, tukiin ja kohdistukseen.
- Puhdista betonijäämät muotista jokaisen tuotantojakson jälkeen.
- Tarkasta muovauspinnat kolhujen, naarmujen, korroosion ja muodonmuutosten varalta.
- Tarkista pultit, puristimet, saranat ja muut liitoskohdat säännöllisesti.
- Tarkista tärkeät mitat toistuvien tuotantojaksojen jälkeen.
- Korjaa vaurioituneet tiivisteet ja liitokset ennen kuin ne aiheuttavat betonivuotoja.
- Käytä irrokeainetta, joka on yhteensopiva muotin pinnan ja vaaditun betonipinnan kanssa.
- Säilytä muotteja olosuhteissa, jotka minimoivat tarpeetonta korroosiota tai fyysisiä vaurioita.
Huollon tulee keskittyä varhaiseen havaitsemiseen. Pieni muodonmuutos, joka korjataan rutiinitarkastuksessa, on paljon helpompi hallita kuin mittaongelma, joka havaitaan sen jälkeen, kun suuri erä betonikomponentteja on jo valmistettu.
Mitä ostajien tulee valmistaa ennen tilaamista
Kun pyydät tarjousta raskaiden betonielementtien muoteista, yksityiskohtaiset projektitiedot auttavat valmistajaa kehittämään käytännöllisemmän ratkaisun. Sen sijaan, että antaisivat vain valmiin tuotteen mitat, ostajien tulisi valmistaa mahdollisimman paljon seuraavista tiedoista:
- Tuotepiirustukset tai 3D-mallit.
- Kokonaismitat ja kriittiset toleranssit.
- Odotettu tuotantomäärä ja valutiheys.
- Betonin tyyppi ja likimääräinen valupaine tai valmistusmenetelmä.
- Vahvikeasettelu ja upotetut komponentit.
- Vaadittu pintakäsittely.
- Irrotusmenetelmä ja käytettävissä olevat käsittelylaitteet.
- Onko muotti oltava kiinteä, säädettävä, modulaarinen tai uudelleenkäytettävä useille tuotekokoille.
- Tavoitetoimitusaikataulu ja asennusvaatimukset.
- Räätälöinnin, pintakäsittelyn tai korroosiosuojauksen erityisvaatimukset.
Usein kysytyt kysymykset
Mitä ovat raskaat betonielementtimuotit?
Raskaat betonielementtimuotit ovat kestäviä muovausjärjestelmiä, jotka on suunniteltu betonikomponenttien muotoiluun vaativissa tuotanto-olosuhteissa. Ne on yleensä suunniteltu toistuvaa käyttöä varten, ja niissä on rakenteellisia vahvistuksia geometrian säilyttämiseksi valun, tärinän, kovettumisen ja muotista irrotuksen aikana.
Miksi homeen jäykkyys on tärkeää?
Muotin jäykkyys auttaa estämään paneelien ja runkojen liikkumisen betonipaineen alaisena. Liiallinen liike voi aiheuttaa mittavaihteluita, epätasaisia reunoja, vuotoja ja epäjohdonmukaisia lopputuotteita.
Soveltuvatko teräsmuotit toistuvaan elementtituotantoon?
Terästä käytetään laajalti vaativissa elementtirakenteissa, koska se voi tarjota korkean jäykkyyden, kestävyyden ja toistettavuuden. Sopiva rakenne riippuu tuotteen koosta, odotettavissa olevista tuotantosykleistä, pintavaatimuksista ja käyttöolosuhteista.
Miten betonivuotoja muottisaumojen ympärillä voidaan vähentää?
Saumojen vuotoa voidaan vähentää pitämällä paneelien tarkka kohdistus, käyttämällä tarvittaessa sopivia tiivisteitä, tarkistamalla puristimet ja liitännät sekä tarkastamalla muotti ennen jokaista valujaksoa.
Kuinka usein elementtimuotti tulee tarkastaa?
Perustarkastus on suoritettava ennen tuotantosyklejä, ja tarkemmat mitta- ja rakennetarkastukset ajoitetaan tuotantotiheyden ja muotin käytön mukaan. Kriittiset mitat tulee tarkistaa aina, kun havaitaan epätavallista kulumista, iskuja, muodonmuutoksia tai toistuvia vikoja.
Voidaanko raskaita muotteja räätälöidä epätavallisiin betonituotteisiin?
Kyllä. Räätälöityjä muotteja voidaan kehittää epästandardien mittojen, monimutkaisten muotojen, upotettujen komponenttien, erityisten pintakäsittelyjen, säädettävien tuotantovaatimusten ja erityisten muotinpoistomenetelmien perusteella. Tuotepiirustus ja tuotantoprosessi ovat räätälöinnin lähtökohtia.
Mitä tietoja muotinvalmistaja tarvitsee?
Tärkeitä tietoja ovat tuotepiirustukset, mitat, toleranssit, tuotantomäärä, betoni- ja raudoitusyksityiskohdat, upotetut osat, pinnan viimeistely, irrotusmenetelmä sekä mahdolliset säätö- tai toistuvan käytön vaatimukset.
Miten muotin käyttöikää voidaan pidentää?
Säännöllinen puhdistus, mittatarkastus, irrokeaineen oikea käyttö, huolellinen käsittely, oikea-aikainen korjaus, asianmukainen varastointi ja liitosten ja kiinnittimien rutiinitarkastus voivat auttaa ylläpitämään muotin suorituskykyä toistuvien tuotantosyklien aikana.
Viimeisiä ajatuksia
Raskaat betonielementtimuotit muodostavat perustan toistettavalle elementtivalmistusprosessille. Niiden suorituskyky vaikuttaa suoraan mittojen tasaisuuteen, pinnan laatuun, muotista irrotustehokkuuteen, tuotantonopeuteen, huoltotyömäärään ja valmiiden betonikomponenttien yleiseen luotettavuuteen.
Oikea muotti tulisi siksi kehittää koko tuotantoprosessin ympärille sen sijaan, että sitä pitäisi käsitellä yksinkertaisena säiliönä. Tuotteen geometrian, betonin paineen, raudoituksen, valumenetelmän, kovettumisolosuhteiden, muotista purkamisen, tuotantomäärän ja huoltovaatimusten on toimittava yhdessä.
Valmistajille, jotka tuottavat räätälöityjä tai vaativia elementtikomponentteja, huolellisesti suunniteltu muotti voi auttaa vähentämään toistuvia tuotantoongelmia ja luomaan samalla vakaamman ja ennakoitavamman valmistusprosessin. Mitä aikaisemmin nämä vaatimukset huomioidaan, sitä helpompaa on kehittää muotti, joka sopii sekä tuotteeseen että tuotantoympäristöön.
